Sammenligning av strømningsfeltplatematerialer for strømningsbatterier og stabilitetsfordelene med stive grafittstrømningsfeltplater

For tiden inkluderer strømningskanalplatene som brukes i strømningsbatterier hovedsakelig fleksible grafittplater, impregnerte fleksible grafittplater og fluorharpiksforsterkede fleksible grafittplater. Blant dem kan fleksible grafitt-bipolare plater oppleve hevelse og bobling på grunn av oksygen- og hydrogenutvikling ved de positive og negative elektrodene under bruk, noe som fører til en økning i total indre motstand, endringer i kompresjonsforholdet til filtlegemet og økt strømningsmotstand. Enda verre, på grunn av de varierende størrelsene og plasseringene til boblene, blir det vanskelig å kontrollere kompresjonen, noe som resulterer i dårlig konsistens over brenselcellestabelen. Impregnerte fleksible grafittplater, typisk belagt med akrylharpiks, er ikke motstandsdyktige mot langvarig eksponering for elektrolytt og elektrokjemisk korrosjon. Når harpiksen på plateoverflaten er korrodert, vil hydrogen og oksygen fortsatt forårsake bobler på plateoverflaten. For fleksible grafittplater som er forsterket med fluorharpiks, tilsettes vanligvis PVDF. Prosessen innebærer å blande materialene gjennom en syklonseparator, deretter rulle dem til papir, og deretter varmpresse for å tverrbinde PVDF. Denne prosessen er i samsvar med den for konvensjonelle fleksible bipolare grafittplater. Derfor, sammenlignet med strømningskanalplater som ofte når tykkelser på 1,6 mm, 1,8 mm eller til og med 2 mm, er det vanskelig for distributøren å oppnå jevn fordeling, og varmpressing øker kostnadene, noe som gjør strømningskanalplatene produsert ved denne prosessen for dyre for massepåføring. Vårt firmas harde grafittstrømningskanalplater er laget ved å blande asfaltkoks og petroleumskokspulver med harpiks gjennom støping, etterfulgt av væskefaseimpregnering og grafitisering for å produsere kunstige grafittstrømningskanalplater. Disse platene er støpt i ett trinn, uten andre materialer tilsatt bortsett fra karbon, og uten mellomlags grafittstruktur. Derfor opplever ikke disse platene hevelse og bobling på grunn av oksygen- og hydrogenutvikling ved de positive og negative elektrodene, noe som gir høy stabilitet og relativt lave kostnader. Disse platene har blitt validert i svært korrosive og høy hydrogenutviklingssystemer som sink-brom-strømningsbatterier og jern-kromstrømbatterier, og viser utmerket stabilitet. De er for tiden de mest stabile strømningskanalplatene for strømningsbatterier.

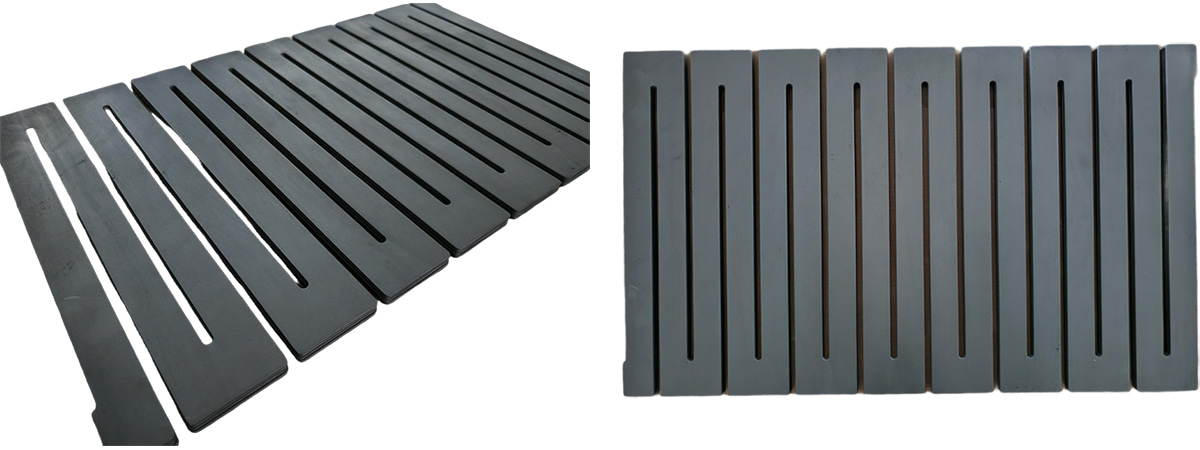

Stiv løpeplate

Spesiell merknad: Denne strømningskanalplaten løser fullstendig problemet med boblebobler og kan stabilt brukes i jernkromsystemer som er utsatt for hydrogenutvikling og sinkbromsystemer med sterk korrosivitet.
